ROS2环境搭建

为什么要学 Ros2？因为公司要用，~~不学会被裁员~~。开个玩笑，因为项目中要用到。

本文档仅适合 Ubuntu24.04 桌面版

ros2 简介

核心概念
- 节点：执行计算的过程
- 话题：发布/订阅模式的通信管道
- 服务：请求/响应模式的通信
- 动作：长时间运行的任务接口
- 参数：可配置的节点设置
ros1 和 ros2 的主要区别
- 架构：ros2 使用 DDS 代替了 ros1 的自定义通信层
- 实时性：ros2 设计开绿了实时系统需求
- 跨平台：ros2 原生支持 Windows
- 安全性：ros2 内置了安全功能

环境搭建

设置编码格式

ros2 需要设置 UTF-8编码格式

sudo apt update && sudo apt install locales
sudo local-gen en_US en_US.UTF-8
sudo update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8

export LANG=en_US.UTF-8

添加软件源

Ubuntu24.04 通常默认启动 Universe 存储库

sudo apt install software-properties-common
sudo add-apt-repository universe
sudo apt update

安装必要的工具

sudo apt install curl -y

设置 ros2 软件源：

下载 ros2 的 GPG 秘钥并添加到系统：

sudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key  -o /usr/share/keyrings/ros-archive-keyring.gpg

将 ros2 的软件源添加到系统的源列表中：

# 优先使用清华的源，后续安装ros2时更快，ros2需要3GB的下载
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] https://mirrors.tuna.tsinghua.edu.cn/ros2/ubuntu noble main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null

# 官方源（用了清华源这里就不需要了），官方源下载很慢。
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/rosarchive-keyring.gpg] http://packages.ros.org/ros2/ubuntu $(. /etc/os-release && echo $UBUNTU_CODENAME) main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null

安装 ros2

首先更新升级 apt 代码仓库：

sudo apt update
sudo apt upgrade

然后可以开始安装 Desktop版本，里面包含了 Ros、RViz、demos 和教程。

sudo apt install ros-jazzy-desktop

设置环境变量

每次打开终端时，都需要设置 ros2 的环境变量，可以通过如下命令设置：

source /opt/ros/jazzy/setup.bash

为了避免每次都要手动设置，可以将此命令添加到 ~/.bashrc中：

echo "source /opt/ros/jazzy/setup.bash" >> ~/.bashrc

demo 验证

打开一个终端，输入以下命令配置环境，并打开一个 C++talker：

ros2 run demo_nodes_cpp talker

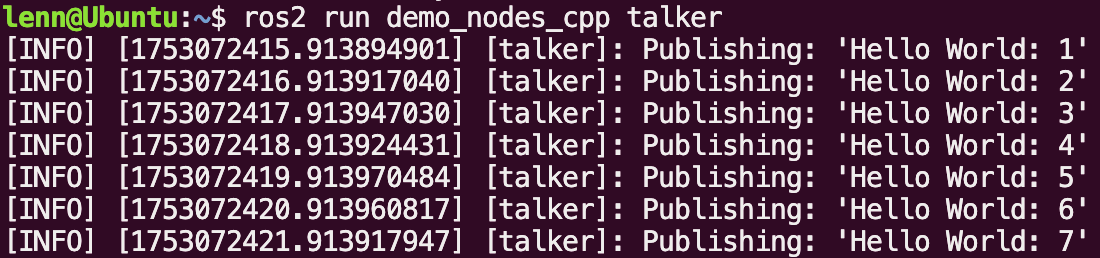

你会一直看到 talker 在发布消息，并输出日志：

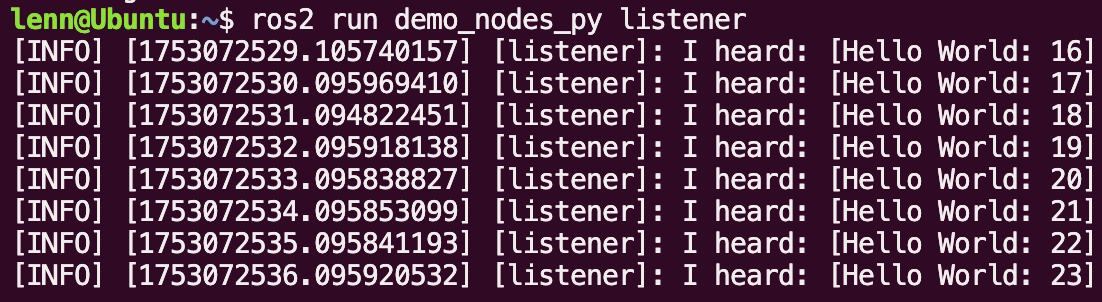

另外打开一个终端，启动一个 python listener：

ros2 run demo_nodes_py listener

如果可以成功收发，那么 ROS2 就安装成功了！

ros2 机器人开发基础

开发流程

创建工作空间
创建功能包
编写源代码
编译和调试
功能运行

创建工作空间

工作空间是 ros2 项目的根目录，用于组织和管理多个功能包。

**目的：**为 ros2 项目提供统一的开发环境
**结构：**通常包含 src/、build/、install/和 log/等目录
命令示例：

mkdir -p ~/ros2_ws/src
cd ~/ros2_ws

创建功能包

功能包时 ros2 的基本代码组织单元，包含节点、消息和服务等。

**目的：**模块开发，便于代码复用和维护
**包含内容：**源代码，配置文件，依赖关系等
命令示例：

cd ~/ros2_ws/src
ros2 pkg create --build-type ament_python my_package

编写源代码

实现具体的机器人功能逻辑

主要内容：
- 节点：ros2 的基本执行单元
- 话题：异步通信机制
- 服务：同步通信机制
- 动作：长时间运行的任务
**编程语言：**主要支持 Python 和 C++

设置编译规则

配置项目的编译和依赖关系

主要文件:
- package.xml：包的元信息和依赖声明
- setup.py或 CMakeLists.txt：编译配置信息
**功能：**定义依赖项、编译选项、安装规则等

编译和调试

将源代码编译成可执行文件并进行测试

编译命令：

cd ~/ros2_ws
colcon build

调试工具：
- 日志系统
- RQT 工具
- 单元测试框架

功能运行

启动和运行已开发的 ros2 节点和系统

运行步骤：
- 设置环境变量：source ~/ros2_ws/install/setup.bash
- 启动节点：ros2 run package_name node_name
- 使用 launch 文件启动多个节点
**监控工具：**RQT，rviz2 等可视化工具

这个开发流程是循环迭代的，在实际开发中经常需要在不同阶段之间切换，持续改进和优化机器人系统的功能。

工作空间

工作空间是什么

定义和概念

工作空间：是一个包含ROS2功能包的目录结构，用于组织、构建和管理ROS2项目
作用：提供一个独立的开发环境，隔离不同项目的依赖和配置

目录结构

经典的工作空间结构

ros2_ws/ 														# 工作空间根目录
├── src/ 														# 源代码目录
│ ├── package1/ 										# 功能包1（Python包示例）
│ │ ├── package1/ 									# Python模块目录
│ │ │ ├── __init__.py 							# Python包初始化文件
│ │ │ ├── node1.py 									# 节点源代码
│ │ │ └── module1.py 								# 自定义模块
│ │ ├── resource/ 									# 资源文件目录
│ │ │ └── package1 									# 包标识文件
│ │ ├── test/ 											# 测试文件目录
│ │ │ ├── test_copyright.py 				# 版权测试
│ │ │ ├── test_flake8.py 						# 代码风格测试
│ │ │ └── test_pep257.py 						# 文档字符串测试
│ │ ├── launch/ 										# 启动文件目录
│ │ │ └── package1_launch.py 				# 启动文件
│ │ ├── config/ 										# 配置文件目录
│ │ │ └── params.yaml 							# 参数配置文件
│ │ ├── package.xml 								# 包元信息文件
│ │ ├── setup.py 										# Python包安装配置
│ │ └── setup.cfg 									# 安装配置
│ │
│ ├── package2/ 										# 功能包2（C++包示例）
│ │ ├── src/ 												# C++源代码目录
│ │ │ ├── node2.cpp 								# 节点源代码
│ │ │ └── lib2.cpp 									# 库源代码
│ │ ├── include/ 										# 头文件目录
│ │ │ └── package2/ 								# 包头文件目录
│ │ │ ├── node2.hpp 								# 节点头文件
│ │ │ └── lib2.hpp 									# 库头文件
│ │ ├── launch/ 										# 启动文件目录
│ │ │ └── package2_launch.py 				# 启动文件
│ │ ├── config/ 										# 配置文件目录
│ │ │ └── config.yaml 							# 配置文件
│ │ ├── msg/ 												# 自定义消息定义
│ │ │ └── CustomMsg.msg 						# 消息定义文件
│ │ ├── srv/ 												# 自定义服务定义
│ │ │ └── CustomSrv.srv 						# 服务定义文件
│ │ ├── action/ 										# 自定义动作定义
│ │ │ └── CustomAction.action 			# 动作定义文件
│ │ ├── test/ 											# 测试文件目录
│ │ │ ├── test_node2.cpp 						# 单元测试
│ │ │ └── test_integration.cpp 			# 集成测试
│ │ ├── package.xml 								# 包元信息文件
│ │ └── CMakeLists.txt 							# CMake编译配置
│ │
│ └── interfaces_package/ 					# 接口包示例
│ ├── msg/ 													# 消息定义目录
│ │ ├── Status.msg 									# 状态消息
│ │ └── SensorData.msg 							# 传感器数据消息
│ ├── srv/ 													# 服务定义目录
│ │ └── GetData.srv 								# 获取数据服务
│ ├── action/ 											# 动作定义目录
│ │ └── Navigate.action 						# 导航动作
│ ├── package.xml 									# 包元信息
│ └── CMakeLists.txt 								# CMake配置
│
├── build/ 													# 编译中间文件目录
│
├── install/ 												# 安装文件目录
│
└── log/ 														# 编译日志目录

工作空间类型

**Overlay 工作空间：**叠加在已有的工作空间之上
**Underlay 工作空间：**底层工作空间（如 ros2 安装目录）

创建工作空间方式

方法一：手动创建

mkdir -p ~/ros2_ws/src
cd ~/ros2_ws
cd src

方法二：克隆现有项目

mkdir -p ~/ros2_ws/src
cd ~/ros2_ws/src

git clone https://github.com/ros2/examples.git

验证工作空间结构

# 检查目录结构
tree ~/ros2_ws

# 或者
ls -la ~/ros2_ws

设置编译环境

工作空间环境设置

# 编译后设置工作空间环境
cd ~/ros2_ws
source install/setup.bash

# 验证包是否可用
ros2 pkg list | grep your_package_name

永久环境配置

# 配置在系统的环境变量中
echo "source ~/ros2_ws/install/setup.bash"

# 重新加载bashrc
source ~/.bashrc

环境变量检查

# 环境变量检查
echo "ROS_DISTRO: $ROS_DISTRO"
echo "ROS_VERSION: $ROS_VERSION"
echo "ROS_DOMAIN_ID: $ROS_DOMAIN_ID"
echo "AMENT_PREFIX_PATH: $AMENT_PREFIX_PATH"

# 检查python路径
echo "PYTHONPATH: $PYTHONPATH"

功能包机器人功能包分类

定义和概念

功能包：ROS2中代码组织的基本单元，包含实现特定功能的节点、库、配置文件等
模块化设计：每个功能包专注于解决特定问题，便于代码复用和维护
依赖管理：通过功能包管理代码间的依赖关

功能包的作用

功能包的核心作用：
├── 代码组织 		# 将相关功能代码组织在一起
├── 依赖管理 		# 声明和管理外部依赖
├── 接口定义 		# 定义消息、服务、动作接口
├── 资源管理 		# 管理配置文件、启动文件等资源
└── 版本控制 		# 独立的版本管理和发布

功能包类型

**可执行包：**包含节点的功能包
**库包：**提供可重用的功能包
**接口包：**定义消息、服务、动作的功能包
**元包：**组织相关功能包的集合

功能包创建

Python 功能包创建

cd ~/ros2_ws/src

# 创建Python功能包
ros2 pkg create --build-type ament_python my_python_pkg

# 带依赖的Python包创建
ros2 pkg create --build-type ament_python my_python_pkg \
  --dependencies rclpy std_msgs sensor_msgs geometry_msgs

  # 创建带节点的Python包
  ros2 pkg create --build-type ament_python my_python_pkg \
    --dependencies rclpy std_msgs \
    --node-name my_node

C++功能包创建

# 创建C++功能包
ros2 pkg create --build-type ament_cmake my_cpp_pkg
# 创建后再当前目录 增加了 my_cpp_pkg 目录

# 带依赖的C++包创建
ros2 pkg create --build-type ament_cmake my_cpp_pkg \
  --dependencies rclcpp std_msgs sensor_msgs geometry_msgs

# 创建带节点的C++包
ros2 pkg create --build-type ament_cmake my_cpp_pkg \
  --dependencies rclcpp std_msgs \
  --node-name my_node

功能包结构

Python 功能包结构

my_python_pkg/ 								# 功能包根目录
├── my_python_pkg/ 						# Python模块目录
│ ├── __init__.py 						# Python包初始化文件
│ ├── my_node.py 							# 节点源文件
│ ├── my_module.py 						# 自定义模块
│ └── submodule/ 							# 子模块目录
│ ├── __init__.py 						# 子模块初始化
│ └── helper.py 							# 辅助功能模块
├── launch/ 									# 启动文件目录
│ ├── my_launch.py 						# Python启动文件
│ └── my_launch.xml 					# XML启动文件
├── config/ 									# 配置文件目录
│ ├── params.yaml 						# 参数配置文件
│ └── robot_config.yaml 			# 机器人配置文件
├── resource/ 								# 资源文件目录
│ └── my_python_pkg 					# 包标识文件
├── test/ 										# 测试文件目录
│ ├── test_copyright.py 			# 版权测试
│ ├── test_flake8.py 					# 代码风格测试
│ ├── test_pep257.py 					# 文档字符串测试
│ └── test_my_node.py 				# 自定义单元测试
├── package.xml 							# 包元信息文件
├── setup.py 									# Python包安装配置
├── setup.cfg 								# 安装配置
└── README.md 								# 包说明文档

setup.py 文件：

from setuptools import setup
package_name = 'my_python_pkg'
setup(
    name=package_name,
    version='0.0.1',
    packages=[package_name],
    data_files=[
        ('share/ament_index/resource_index/packages',
         ['resource/' + package_name]),
        ('share/' + package_name, ['package.xml']),
        # 添加启动文件
        ('share/' + package_name + '/launch', ['launch/my_launch.py']),
        # 添加配置文件
        ('share/' + package_name + '/config', ['config/params.yaml']),
    ],
    install_requires=['setuptools'],
    zip_safe=True,
    maintainer='Your Name',
    maintainer_email='326873713@qq.com',
    description='Python package description',
    license='Apache License 2.0',
    tests_require=['pytest'],
    entry_points={
        'console_scripts': [
            'my_node = my_python_pkg.my_node:main',
        ],
    },
)

节点源文件示例：

#!/usr/bin/env python3
# my_python_pkg/my_node.py
import rclpy
from rclpy.node import Node
from std_msgs.msg import String
from geometry_msgs.msg import Twist
class MyNode(Node):
    def __init__(self):
        super().__init__('my_node')
# 创建发布者
self.publisher = self.create_publisher(String, 'topic', 10)
# 创建订阅者
self.subscription = self.create_subscription(
    Twist, 'cmd_vel', self.listener_callback, 10)
# 创建定时器
timer_period = 0.5
self.timer = self.create_timer(timer_period, self.timer_callback)
self.get_logger().info('Node initialized')
def timer_callback(self):
    msg = String()
msg.data = 'Hello World'
self.publisher.publish(msg)
def listener_callback(self, msg):
    self.get_logger().info(f'Received: {msg}')
def main(args=None):
    rclpy.init(args=args)
node = MyNode()
try:
    rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
    main()

C++功能包结构

my_cpp_pkg/ 					# 功能包根目录
├── src/ 						# 源代码目录
│ ├── my_node.cpp 				# 节点源文件
│ ├── my_library.cpp 			# 库源文件
│ └── utils/ 					# 工具类源文件
│ └── helper.cpp 				# 辅助功能实现
├── include/ 					# 头文件目录
│ └── my_cpp_pkg/ 				# 包头文件目录
│ ├── my_node.hpp 				# 节点头文件
│ ├── my_library.hpp 			# 库头文件
│ └── utils/ 					# 工具类头文件
│ └── helper.hpp 				# 辅助功能头文件
├── launch/ 					# 启动文件目录
│ ├── my_launch.py 				# Python启动文件
│ └── my_launch.xml 			# XML启动文件
├── config/ 					# 配置文件目录
│ ├── params.yaml 				# 参数配置文件
│ └── robot_config.yaml 		# 机器人配置文件
├── test/ 						# 测试文件目录
│ ├── test_my_node.cpp 			# 节点单元测试
│ └── test_my_library.cpp 		# 库单元测试
├── package.xml 				# 包元信息文件
├── CMakeLists.txt 				# CMake编译配置
└── README.md 					# 包说明文档

CMakeLists.txt 文件：

cmake_minimum_required(VERSION 3.8)
project(my_cpp_pkg)
# 编译选项
if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
add_compile_options(-Wall -Wextra -Wpedantic)
endif()
# 查找依赖包
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(std_msgs REQUIRED)
find_package(geometry_msgs REQUIRED)
# 包含头文件目录
include_directories(include)
# 创建库
add_library(${PROJECT_NAME}_lib
src/my_library.cpp
src/utils/helper.cpp
)
# 库的依赖
ament_target_dependencies(${PROJECT_NAME}_lib
rclcpp
std_msgs
geometry_msgs
)
# 创建可执行文件
add_executable(my_node src/my_node.cpp)
# 可执行文件的依赖
ament_target_dependencies(my_node
rclcpp
std_msgs
geometry_msgs
)
# 链接库
target_link_libraries(my_node ${PROJECT_NAME}_lib)
# 安装可执行文件
install(TARGETS my_node
DESTINATION lib/${PROJECT_NAME}
)
# 安装库
install(TARGETS ${PROJECT_NAME}_lib
DESTINATION lib
)
# 安装头文件
install(DIRECTORY include/
DESTINATION include
)
# 安装启动文件
install(DIRECTORY launch/
DESTINATION share/${PROJECT_NAME}/launch
)
# 安装配置文件
install(DIRECTORY config/
DESTINATION share/${PROJECT_NAME}/config
)
# 导出依赖
ament_export_include_directories(include)
ament_export_libraries(${PROJECT_NAME}_lib)
ament_export_dependencies(rclcpp std_msgs geometry_msgs)
# 测试
if(BUILD_TESTING)
find_package(ament_lint_auto REQUIRED)
ament_lint_auto_find_test_dependencies()
# 添加单元测试
find_package(ament_cmake_gtest REQUIRED)
ament_add_gtest(test_my_node test/test_my_node.cpp)
target_link_libraries(test_my_node ${PROJECT_NAME}_lib)
endif()
ament_package()

C++节点源文件示例：

// src/my_node.cpp
#include "my_cpp_pkg/my_node.hpp"
MyNode::MyNode() : Node("my_node")
{
    // 创建发布者
    publisher_ = this->create_publisher<std_msgs::msg::String>("topic", 10);
    // 创建订阅者
    subscription_ = this->create_subscription<geometry_msgs::msg::Twist>(
        "cmd_vel", 10,
        std::bind(&MyNode::listener_callback, this, std::placeholders::_1));
    // 创建定时器
    timer_ = this->create_wall_timer(
        std::chrono::milliseconds(500),
        std::bind(&MyNode::timer_callback, this));
    RCLCPP_INFO(this->get_logger(), "Node initialized");
}
void MyNode::timer_callback()
{
    auto message = std_msgs::msg::String();
    message.data = "Hello World";
    publisher_->publish(message);
}
void MyNode::listener_callback(const geometry_msgs::msg::Twist::SharedPtr msg)
{
    RCLCPP_INFO(this->get_logger(), "Received twist message");
}
int main(int argc, char * argv[])
{
    rclcpp::init(argc, argv);
    rclcpp::spin(std::make_shared<MyNode>());
    rclcpp::shutdown();
    return 0;
}

package.xml 文件（通用）

<?xml version="1.0"?>
<?xml-model href="http://download.ros.org/schema/package_format3.xsd"
schematypens="http://www.w3.org/2001/XMLSchema"?>
<package format="3">
  <name>my_cpp_pkg</name>
  <version>0.0.1</version>
  <description>C++ package description</description>
  <maintainer email="326873713@qq.com">Your Name</maintainer>
  <license>Apache License 2.0</license>
  <!-- 构建依赖 -->
  <buildtool_depend>ament_cmake</buildtool_depend>
  <!-- 编译依赖 -->
  <depend>rclcpp</depend>
  <depend>std_msgs</depend>
  <depend>geometry_msgs</depend>
  <!-- 测试依赖 -->
  <test_depend>ament_lint_auto</test_depend>
  <test_depend>ament_lint_common</test_depend>
  <test_depend>ament_cmake_gtest</test_depend>
  <export>
    <build_type>ament_cmake</build_type>
  </export>
</package>

编译功能包

编译指定功能包

# 编译单个包
colcon build --package-select my_python_pkg

# 编译多个指定包
colcon build --packages-select my_python_pkg my_cpp_pkg

# 编译包及其依赖
colcon build --packages-up-to my_python_pkg

# 编译修改过的包
colcon build --packages-changed

编译所有功能包

# 基础的编译命令
cd ~/ros2_ws
colcon build

# 详细输出编译过程
colcon build --event-handlers console_direct+

# 多核编译
colcon build --parallel-workers 4

# 符号链接安装（开发时推荐）
colcon build --cmake-args -DCMAKE_BUILD_TYPE=Debug

# 编译时显示详细信息
colcon build --event-handlers console_cohesion+ desktop_notification-

清除编译历史

# 删除build install log目录
rm -rf build/ install/ log/

# 删除指定包的编译文件
rm -rf build/my_python_pkg/ install/my_python_pkg/

# 使用colcon清除缓存
colcon build --cmake-clean-cache

# 强制重新编译所有包
colcon build --cmake-clean-first

# 清理Python字节码文件
find . -name "*.pyc" -delete
find . -name "__pycache__" -type d -exec rm -rf {} +

编译验证和测试

# 编译并运行测试
colcon build --packages-select my_cpp_pkg
colcon test --packages-select my_cpp_pkg

# 查看测试结果
colcon test-result --all

# 详细测试结果
colcon test-result --verbose

# 编译时运行代码检查
colcon build --packages-select my_python_pkg --event-handlers console+direct+

如果觉得文章对你有用，请随意赞赏

ROS2环境搭建

http://156.225.29.5:8090/archives/ros2huan-jing-da-jian

作者

Lenn

发布于

2025-07-21

更新于

2025-07-21

许可协议

CC BY 4.0

ROS2环境搭建

ROS2环境搭建

ros2 简介

环境搭建

设置编码格式

添加软件源

安装 ros2

设置环境变量

demo 验证

ros2 机器人开发基础

开发流程

创建工作空间

创建功能包

编写源代码

设置编译规则

编译和调试

功能运行

工作空间

工作空间是什么

定义和概念

目录结构

工作空间类型

创建工作空间方式

方法一：手动创建

方法二：克隆现有项目

验证工作空间结构

设置编译环境

工作空间环境设置

永久环境配置

环境变量检查

功能包 机器人功能包分类

定义和概念

功能包的作用

功能包类型

功能包创建

Python 功能包创建

C++功能包创建

功能包结构

Python 功能包结构

C++功能包结构

编译功能包

编译指定功能包

编译所有功能包

清除编译历史

编译验证和测试

作者

发布于

更新于

许可协议

评论

功能包机器人功能包分类
